发展历史

水力旋流器*早在20世纪30年代末在荷兰出现.水力旋流器是利用回转流进行分级的设备，并也用于浓缩，脱水以致选别，它的构造很简单，主要是由一个空心圆柱体l和圆锥2连接而成.圆柱体的直径代表旋流器的规格。它的尺寸变化范围很大，由50mm到1000mm，通常为125-500mm.在圆柱体中心插入一个溢流管5，沿切线方向接有给矿管3，在圆锥体下部留有沉砂口4。矿浆在压力作用下，沿给矿管给入旋流器内，随即在圆筒形器壁限制下 作回转运动。粗颗粒因惯性离心力大而被抛向器壁，并逐渐向下流动由底部排出成为沉砂。细颗粒向器壁移动的速度较小，被朝向中心流动的液体带动由中心溢流管流出，成为溢流。

特点

水力旋流器是一种高效率的分级，脱泥设备，由于它的构造简单，便于制造，处理量大，在国内外已广泛使用.它的主要缺点是消耗动力较大，且在高压给矿时磨损严重.采用新的耐磨材料，如硬质合金，碳化硅等制作沉砂口和 给矿口的耐磨件，可部分地解决这一问题，此外，当用于闭路磨矿的分级时，因其容积小，对矿量波动没有缓冲能力，不如机械分级机工作稳定。

简介

水力旋流器是用于分离去除污水中较重的粗颗粒泥砂等物质的设备。有时也用于泥浆脱水。分压力式和重力式两种，常采用圆形柱体构筑物或金属管制作。水靠压力或重力由构筑物（或金属管）上部沿切线进入，在离心力作用下，粗重颗粒物质被抛向器壁并旋转向下和形成的浓液一起排出。较小的颗粒物质旋转到一定程度后随二次上旋涡流排出。

构造原理

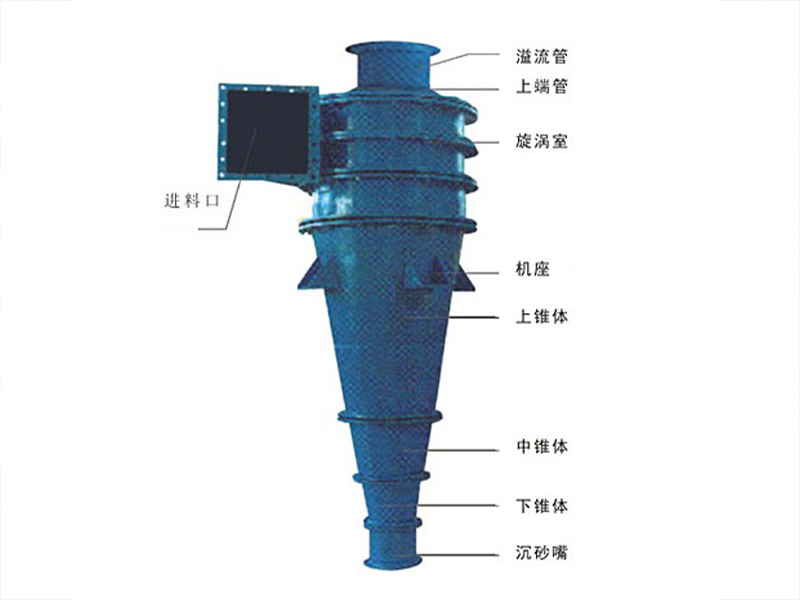

水力旋流器由上部一个中空的圆柱体，下部一个与圆柱体相通的倒椎体，二者组成水力旋流器的工作筒体。除此，水力旋流器还有给矿管，溢流管，溢流导管和沉砂口。

水力旋流器用砂泵（或高差）以一定压力（一般是0.5～2.5公斤/厘米）和流速（约5～12米/秒）将矿浆沿切线方向旋入圆筒，然后矿浆便以很快的速度沿筒壁旋转而产生离心力。通过离心力和重力的作用下，将较粗、较重的矿粒抛出。

水力旋流器在选矿工业中主要用于分级、分选、浓缩和脱泥。当水力旋流器用作分级设备时，主要用来与磨机组成磨矿分级系统；用作脱泥设备时，可用于重选厂脱泥；用作浓缩脱水设备时，可用来将选矿尾矿浓缩后送去充填地下采矿坑道。

水力旋流器无运动部件，构造简单；单位容积的生产能力较大，占面积小；分级效率高（可达80%～90%），分级粒度细；造价低，材料消耗少。

悬浮液以较高的速度由进料管沿切线方向进入水力旋流器，由于受到外筒壁的限制，迫使液体做自上而下的旋转运动，通常将这种运动称为外旋流或下降旋流运动。外旋流中的固体颗粒受到离心力作用，如果密度大于四周液体的密度（这是大多数情况），它所受的离心力就越大，一旦这个力大于因运动所产生的液体阻力，固体颗粒就会克服这一阻力而向器壁方向移动，与悬浮液分离，到达器壁附近的颗粒受到连续的液体推动，沿器壁向下运动，到达底流口附近聚集成为大大稠化的悬浮液，从底流口排出。分离净化后的液体(当然其中还有一些细小的颗粒)旋转向下继续运动，进入圆锥段后，因旋液分离器的内径逐渐缩小，液体旋转速度加快。由于液体产生涡流运动时沿径向方向的压力分布不均，越接近轴线处越小而至轴线时趋近于零，成为低压区甚至为真空区，导致液体趋向于轴线方向移动。同时，由于旋液分离器底流口大大缩小，液体无法迅速从底流口排出，而旋流腔顶盖中央的溢流口，由于处于低压区而使一部分液体向其移动，因而形成向上的旋转运动，并从溢流口排出。
